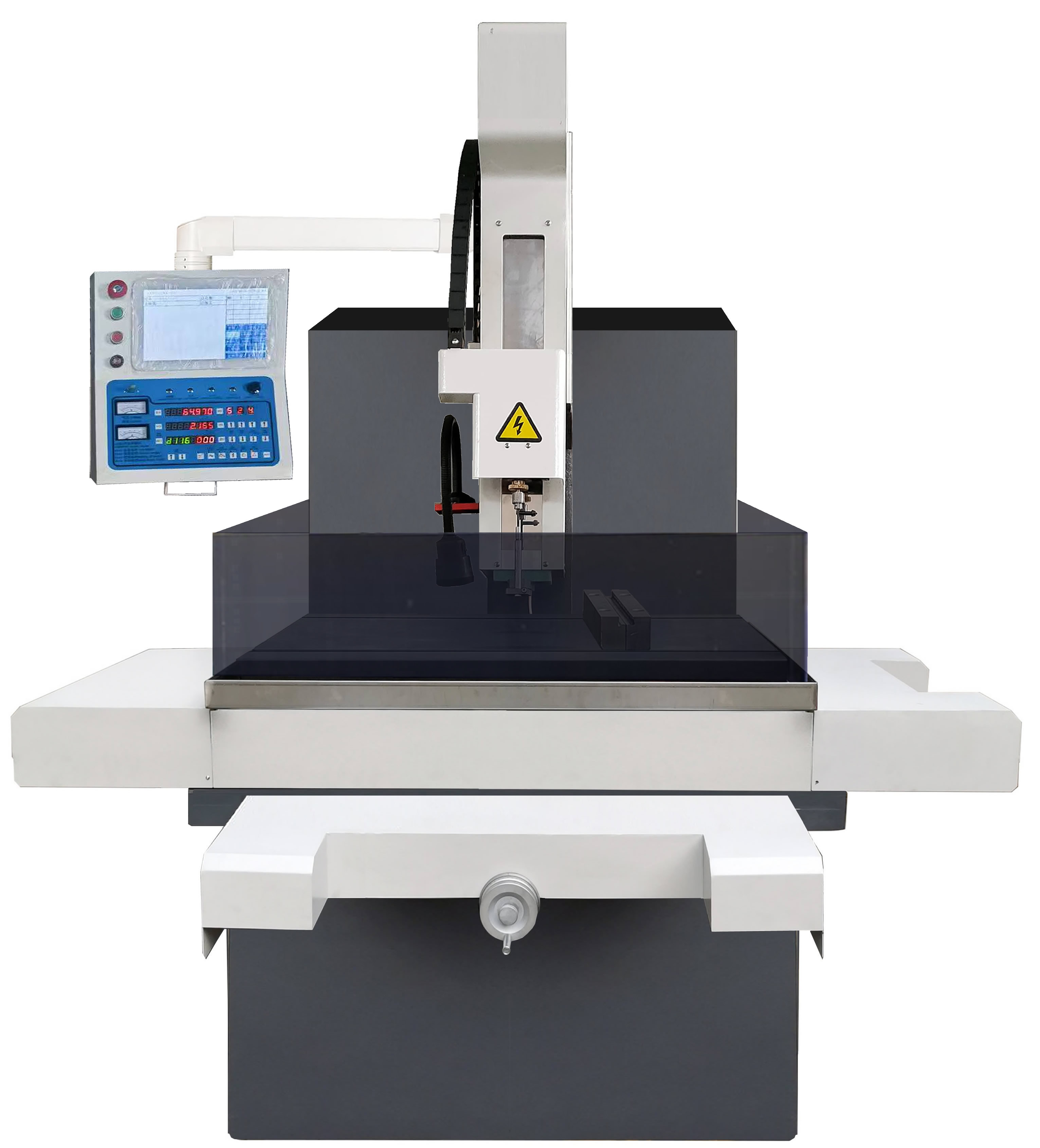

機床型號

DK703-430

DK703-450

DK703-640

DK703-855

DK703-1060

電極直徑

0.3- 3.0mm

0.3- 3.0mm

0.3- 3.0mm

0.3- 3.0mm

0.3- 3.0mm

工作液槽尺寸（長×寬×高）

680×450×40mm

710×470×40mm

850×470×40mm

1300×820×300mm

1500×920×300mm

工作臺面尺寸（長×寬）

450×380mm

500×400mm

600×400mm

1000×650mm

1200×800mm

工作臺XY軸行程

400×300mm

450×350mm

600×400mm

800×550mm

1000×600mm

Z軸伺服行程

320mm

320mm

320mm

400mm

400mm

Z軸輔助行程

300mm

300mm

300mm

350mm

350mm

工作臺到導向器最小/最大距離

50-350nm

50-450nm

最長電極長度

500mm

旋轉頭(C軸)轉速　　

20-120rpm

各軸運動方式

X、Y、Z軸伺服控制

 Z軸驅動方式

混合伺服

 加工液過濾方式

線隙式

工作液桶容量

50 Liters

過濾水箱（選配）

80L

最大工件重量

300kg

300kg

300kg

650kg

800kg

機器重量

510kg

530kg

580kg

530kg

580kg

機床外觀尺寸

1120×1200×2000mm

1220×1200×2000mm

1420×1260×2000mm

2100×1650×2100mm

2250×1850×2100mm

1

顯示屏幕

15”液晶屏（TFT-LCD）

2

NC 控制軸

三軸三聯動

3

控制方式

光柵閉環控制

4

坐標模式

相對/絕對坐標

5

輸入方式

觸摸屏，鍵盤鼠標，Ｕ盤，RS-232

6

各軸分辯率

1μm

7

最小驅動單位

1μm

8

工作液過濾方式

淺隙式

9

電極消耗比

<0.5:1

10

最小設定尺寸/最大設定尺寸

0.001mm/±999.999mm

11

標準電源

380V±10%/50Hz/4.5KVA

12

環境條件

15-30℃/40-80%

13

水泵

額定工作壓力為7MPA，流量2.1-2.5L/MIN, ,功率0.37-0.5KW.

14

氣泵

1

操作系統

安卓或Windows系統可選

2

ES 文件瀏覽器

可查看加工圖紙和簡單操作

3

文件讀入

直接讀入CAD之DXF文件

4

直徑范圍設定

選擇直徑范圍的孔，直徑之外的孔將過濾掉。

5

分批加工設定

按照不同直徑的圓，分批進行加工。

6

排列模式

可選擇系統提示圖對應排列模式

7

排列方向

可選按排列模式箭頭正方向或按箭頭反方向。

8

編輯功能

圖形放大、縮小、刪除、插入、移動、修改孔的坐標值。

9

加工方式

可直接對工件的斜面、曲面進行放電鉆孔加工。

10

加工能力

孔徑￠0.3～￠3.0mm，最大深徑比300:1。

11

一鍵加工

一鍵開啟加工功能。

12

跳步功能

輸入坐標位置可直接跳到指定的某一個位置。

13

定深功能

電極接觸工件自動清零，加工到設定深度自動回退至所設高度。

14

穿透功能

完全穿透加工，確保出入口一致。

15

分中功能

塊外分中，孔內分中。

16

定端面功能

碰邊定位。

17

工藝軟體資料庫

提供不同孔徑電極材料對應的放電加工工藝資料庫。

18

參數恢復

參數數據庫可供修改，修改后也可恢復出廠參數。

19

分段放電

可設定不同深度段的放電參數。

20

空走仿真延時

可設定空走仿真延遲的時間

21

換管孔數提示

用來提示換銅管，每加工到設定孔數時暫停打孔，等待換銅管。

22

攝像頭識別

可選擇是否開啟Al識別功能。

23

補償系數

補償系數設置。

24

檢測杄靈敏度

可設定打穿檢測的靈敏度。

25

定深抬升速度

定深完成打孔后往上抬的速度。

26

反極性深度

入孔的前進行反極性加工，消除銅管尖端，

27

手輪速度

電子手輪搖動時移軸的速度。

28

通信端口連接方式

可選自動連接或手動連接。

29

線性補償

線性補償真實值，修補機械誤差。

30

系統語言

多國語言可選。

31

數字采樣

每隔一段時間系統自動采樣一次，實現細電極高效穩定加工。

32

自適應伺服跟蹤

據加工狀態 系統實時更新加工參數。

33

高速加工

高速放電功能。

34

Z軸雙速模式

回退快速模式，升降速度比加工速度快一倍。

35

關加工自動回工件面

停止加工，電極自動回到工件表面

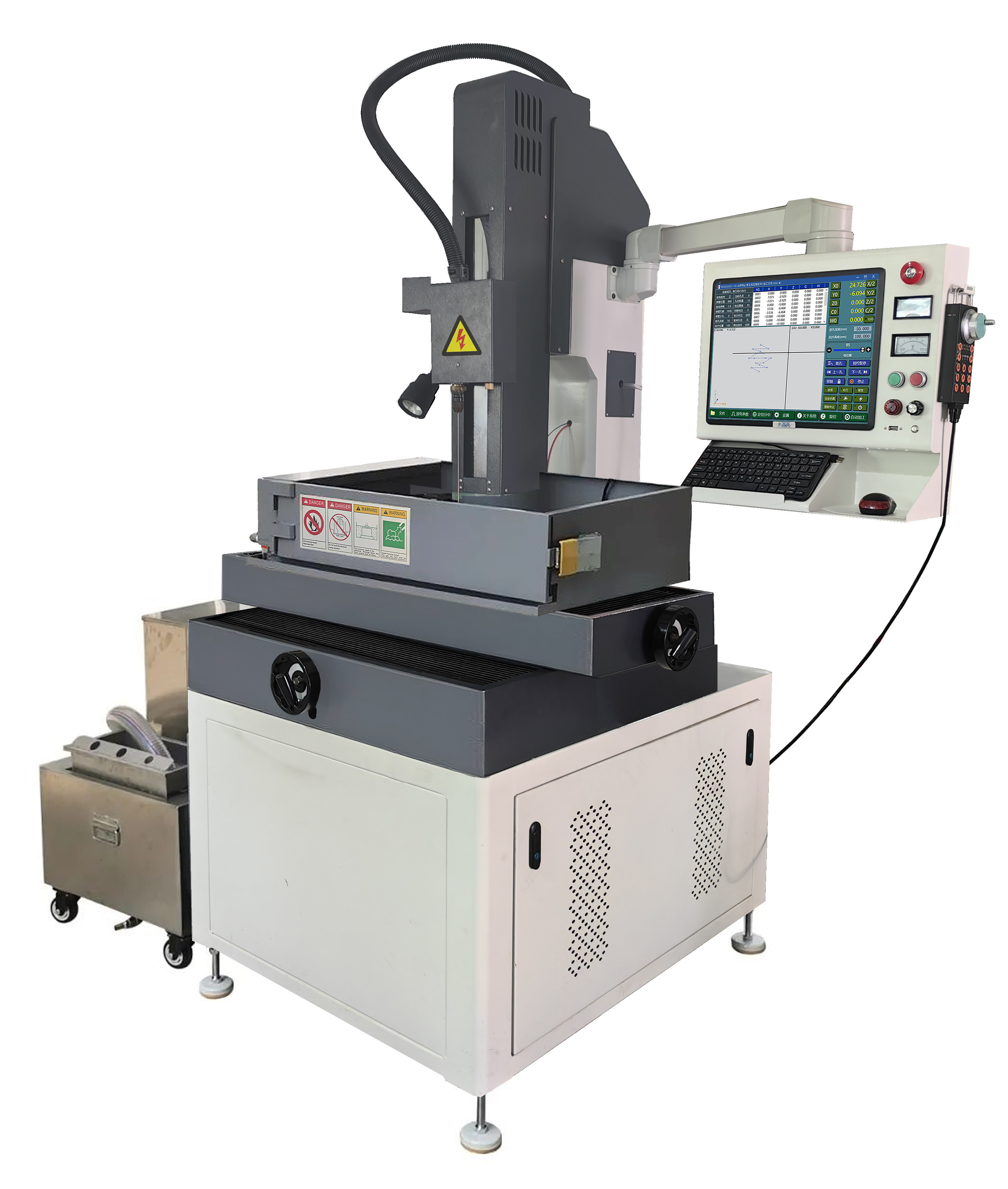

1

基座結構

采用經典一體化結構設計，電器安裝于基座內，占地面積小。

2

工作臺

灰口鑄鐵，經退火及時效處理，確保機械精度的恒久不變。

3

立柱結構

C型結構立柱，確保工作穩定性。

4

運動導軌

XYZ軸采用精密直線導軌，保證機床的快速響應度和精度。

5

運動絲桿

采用精密滾珠絲桿，提高了機床的定位和重復定位精度。

7

工作臺移動

手動無阻傳動。

8

電極軸驅動方式

采用混合伺服驅動，實現快速升降，效率大幅度提高。

9

電極旋轉頭

鎢鋼耐磨旋轉頭，多重防水結構。

10

電極夾頭

快速自鎖夾頭與旋轉頭采用錐套連接，可保證夾頭旋轉同心度

11

工作水槽

不銹鋼工作液槽，不生銹。

12

工作臺面

精密花崗石工作臺面，不變形，精度高

13

潤滑系統

集中潤滑運動絲杠及線軌，提高機床使用壽命。

14

設備標準

設備符合最新國家標準（GB/T 23480.1-2009）的各項技術指標和精度要求

1

主要用途

加工不銹鋼、淬火鋼、硬質合金、銅、鋁等導電材料工件上的深小孔。取斷鉆頭、絲錐，而不會損壞原孔或螺紋。

2

適用范圍

線切割工件的穿絲孔、化纖噴絲頭、噴絲板的噴絲孔、濾板、篩板的群孔、發動機葉片、缸體的散熱孔、液壓、氣動閥體的油路、氣路孔、靜壓軸承節流孔等。
